Ejemplo Plan de Direccionamiento IPv6
¿Qué necesito para usar IPv6?
Solicitar prefijo /32 a LACNIC
Ya tengo un /32 - Ejemplo 4000 clientes
1- Subneteamos el 2806:40c::/32 a /36
Te recomiendo la siguiente Calculadora
| Subnet ID | Subnet Address | Host Address Range | Notation |
|---|---|---|---|
| 1 | 2806:040c:: | 2806:40c:: - 2806:40c:fff:ffff:: | 2806:40c::/36 |
| 2 | 2806:040c:1000:: | 2806:40c:1000:: - 2806:40c:1fff:ffff:: | 2806:40c:1000::/36 |
| 3 | 2806:040c:2000:: | 2806:40c:2000:: - 2806:40c:2fff:ffff:: | 2806:40c:2000::/36 |
| 4 | 2806:040c:3000:: | 2806:40c:3000:: - 2806:40c:3fff:ffff:: | 2806:40c:3000::/36 |
| 5 | 2806:040c:4000:: | 2806:40c:4000:: - 2806:40c:4fff:ffff:: | 2806:40c:4000::/36 |
| 6 | 2806:040c:5000:: | 2806:40c:5000:: - 2806:40c:5fff:ffff:: | 2806:40c:5000::/36 |
| 7 | 2806:040c:6000:: | 2806:40c:6000:: - 2806:40c:6fff:ffff:: | 2806:40c:6000::/36 |
| 8 | 2806:040c:7000:: | 2806:40c:7000:: - 2806:40c:7fff:ffff:: | 2806:40c:7000::/36 |
| 9 | 2806:040c:8000:: | 2806:40c:8000:: - 2806:40c:8fff:ffff:: | 2806:40c:8000::/36 |
| 10 | 2806:040c:9000:: | 2806:40c:9000:: - 2806:40c:9fff:ffff:: | 2806:40c:9000::/36 |
2- Pool 2 - 2806:40c:2000::/36 (Naranja) - VPN, DNS, wifi empresa
Sugerencias IPv6
2. Si es un PTP usar un /64 en lugar de un /127 o /112
3. 2 prefijos /36 no anunciarlos a Internet
4. 2 prefijos /36 reservarlos a futuro
5. a una Onu entregar un /56 minimo, Lacnic sugiere un /48
3- ¿Cómo subnetear?
Información
* Cliente Residencial
* Cliente Comercial
4- Se requieren 2 Pool para la WAN PPPoE IPv6
Pool 1: DHCP-PD - Prefijo a entregar para cada cliente, el que entrega una asignación /56
Pool 2: Sesión PPPoE entre la ONU y servidor, el que entrega una asignación /64
Opción 1: Una prefijo /36 para DHCP-PD /56 y también para el Tunnel PPPoE /64 como IP Acquisition
Opción 2: Un prefijo /36 para DHCP-PD y otro prefijo /36 para el Tunnel PPPoE como IP Acquisition
5- Subnetear 2806:40c:6000::/36 (Amarillo) a /44
| Subnet ID | Subnet Address | Host Address Range | Notation |
|---|---|---|---|
| 1 | 2806:040c:6000:: | 2806:40c:6000:: - 2806:40c:600f:ffff:: | 2806:40c:6000::/44 |
| 2 | 2806:040c:6010:: | 2806:40c:6010:: - 2806:40c:601f:ffff:: | 2806:40c:6010::/44 |
| 3 | 2806:040c:6020:: | 2806:40c:6020:: - 2806:40c:602f:ffff:: | 2806:40c:6020::/44 |
| 4 | 2806:040c:6030:: | 2806:40c:6030:: - 2806:40c:603f:ffff:: | 2806:40c:6030::/44 |
| 5 | 2806:040c:6040:: | 2806:40c:6040:: - 2806:40c:604f:ffff:: | 2806:40c:6040::/44 |
| 6 | 2806:040c:6050:: | 2806:40c:6050:: - 2806:40c:605f:ffff:: | 2806:40c:6050::/44 |
| 7 | 2806:040c:6060:: | 2806:40c:6060:: - 2806:40c:606f:ffff:: | 2806:40c:6060::/44 |
| 8 | 2806:040c:6070:: | 2806:40c:6070:: - 2806:40c:607f:ffff:: | 2806:40c:6070::/44 |
| 9 | 2806:040c:6080:: | 2806:40c:6080:: - 2806:40c:608f:ffff:: | 2806:40c:6080::/44 |
| 10 | 2806:040c:6090:: | 2806:40c:6090:: - 2806:40c:609f:ffff:: | 2806:40c:6090::/44 |
6- Prefix Acquisition Mode (DHCP-PD) prefijo 2806:40c:6010::/44 (Verde) a entregar para cada cliente una asignación /56
Se agrega el Pool para el Prefix Acquisisiton Mode (DHCP-PD). Cada ONU recibe un /56 que genera 256 /64.
En la configuración de la WAN IP de la ONU se hace de la siguiente manera.
Al aplicar la configuración se establece el prefijo /56 IPv6 en la ONU, esto para delegar 256 prefijos /64 a las redes internas de la ONU.
7- IP Acquisition Mode (Sesión PPPoE) prefijo 2806:40c:6020::/44 (Azul) a entregar para la sesión entre ONU y servidor, entrega una asignación /64.
Se agrega el Pool para el IP Acquisition Mode (Tunnel - Sesison PPPoE). Esto le entrega a la ONU una IP del mismo rango.
En la ONU se configura de la siguiente manera.
Al aplicar las configuraciones la ONU obtiene una IP IPv6 para la sesion PPPoE anteriormente configurada.

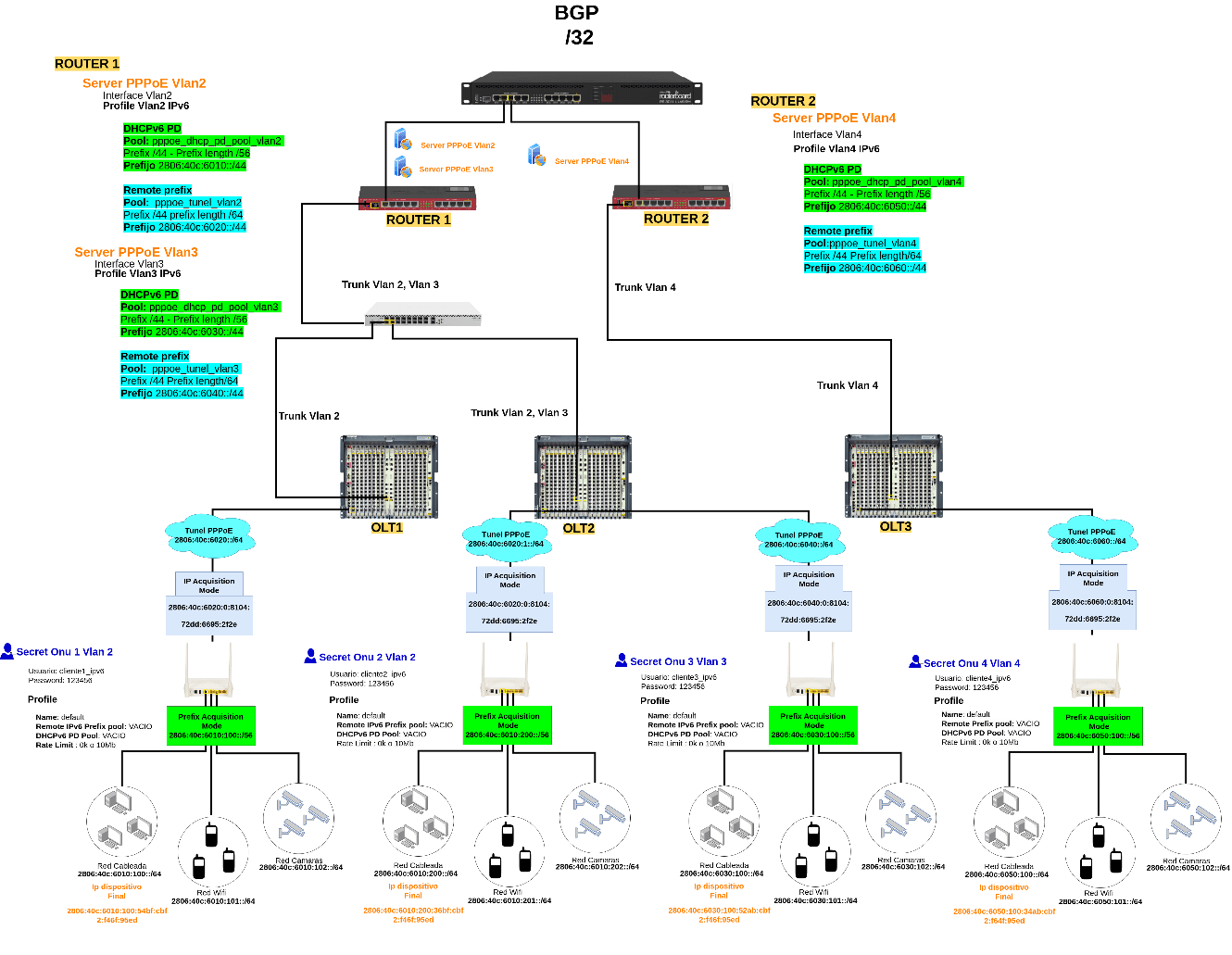

Resultado Final del Plan de Direccionamiento IPv6
Configuraciones que se deben de hacer en el Mikrotik
Información
Material de Apoyo
Archivo y Manual de Ayuda
Archivo: IPV6 ADDRESSING PLAN.xlsx
Manual: Ejemplo de subneto en IPV6
